Har nu färdigställt ett längre projekt baserat på ESP8266 med integration mot Vera

*BILD*



Projektet är en vidareutveckling av mode sensorn



I projektet har jag använt dessa två lampor. En gammal led lampa samt IKEAlampan FADO för 79:-.

Orginal_Ledlamp  Lampa Fado

Original lamporna som byggdes om under projektet.

Lamporna fungerar precis som innan med samma lysknapp som dom en gång levererades med. Detta gör att traditionellt tänd / släck fungerar precis som vanligt. MEN knappen bryter inte längre strömmen till lampan utan aktiverar bara en funktion i ESP:n som tvingar alla program att respektera att den ska vara “stängd”.

Modell 1: (lampan till vänster ovan)

Jag kommer att bygga Modell 1 med rörelsesensor och integrera den med Veran som en motion detector

Modell 2: FADO lampan.





Bygglogg:

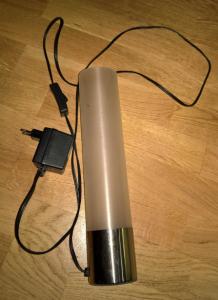

Orginal_Ledlamp_Off

Lampan kommer att få följande funktioner:

  • WIFI
  • RGB dioder
  • Strömmatning via USB
  • “Strömbrytare” för att styra mjukvaran

Komponenterna som använts i projektet.

ESP8266_Komponenter



Jag börjar med att modifiera den befintliga lysknappen för att behålla original utseende

Orginal_Ledlamp_Powerknapp

Eftersom USB kabeln innehåller 4 kablar kan jag klippa dataparet (grön, vit) och nyttja dessa som en input till ESP8266. Detta gör det möjligt att behålla en vanlig lysknapp som via mjukvaran kommer att tända och släcka dioderna.

Orginal_Ledlamp_PowerknappUsb



För att göra en snyggare och mindre montering har jag valt att löda individuella kablar.

ESP8266_LoddOchKlar

Första testat av Neopixel ringen visar att det kommer att se relativt bra ut när lampan är färdig.

POC_nyLedLamp  Modell_2_FadoPOC



Montering

Tyvärr lärde jag mig den hårda vägen att ESP är känslig för ESD…. Jag lyckades under skapandet av kretskortet sabba två av mina ESP8266-12E, tog ett tag att komma på vad det tyvärr vad som hade hände… Kan varmt rekommendera att använda ESD armband för att undvika liknande felsökning som jag råkade ut för…

ESP8266_Solderd_ESD

Tyvärr blev mina lödningar helt bortkastade på den esd skadade sensorn…

Kretskortet

ESP8266_KretskortV1 ESP8266_KretskortV1_1 ESP8266_KretskortV1_2



Passformen på kretskortet ser relativt ok ut. Lite kabeldragning och montering av kabel så kvarstår nu bara att borra hål och montera pir-sensorn i framkant av lampan.

ESP8266_KretskortV1_3
