Orange Pi Zero

Har nu haft Orange Pi Zero ett tag och börjat fatta tycke för dom!

Orange Pi Zero

Länk till tillverkaren: Orange Pi Zero

Meny:

Vad är Orange Pi Zero

Orange Pi Zero är Raspberry Pi Zeros motsvarighet, den stora skillnaden är stödet för Wifi och Ethernet. Min tanke med denna post är att göra en guide för hur man kommer igång, precis som den jag gjort till Raspberry PI. Orange Pi Zero är nästan är mindre än en tändsticksask! Jämförde förbrukningen med en Arduino Uno rev3, den drog 0.260w (0.050A) och orange Pi Zero drog 0.700w(0.135mA.) Med tanke på att orange Pi Zero är en fullt fungerande Linuxdator är det riktigt imponerande.

forbrukning

Orange Pi Zero, 4 CPU kärnor och en strömförbrukning på under 1W (~0.7W idel MED WIFI igång )

Jag kommer nu att köra Orange Pi parallellt med mina RPI:er, detta för att se vart enheterna gör sig bäst. Jag kommer förhoppningsvis att kunna ha flera olika hemautomations system parallellt igång samtidigt med.

Orange Pi Zero VS Raspberry Pi 3

Storleken mellan de två enheterna ovan är inte ofantligt mycket, men möjligheten att enkelt kunna koppla på en extern WIFI antenn på Orange PI Zero (till vänster) gör att den får bättre räckvidd än Raspberry Pi 3 (till höger).  Enheterna på bilden kör Home Assistant, Mosquitto och Node-Red. Däremot kör RPI:en även InfluxDB och Grafana, tanken är att dessa ska kommunicera via MQTT om det behövs. En annan stor fördel med den här konfigurationen är priset, Orange pi Zero kostar ca 9$ för 512Mb versionen.

Orange Pi Zero Cluster

Utan att ta allt för mycket utrymme har jag nu tre uppkopplade enheter med möjligheter att styra GPIO pinnar!

Orange Pi Zero med Z-wave och Bluetooth

Min förhoppning är att kunna köra Razberrys Z-Wave på en RPI 3:a och Z-Stick på min 512Mb Orange Pi Zero.



Installation av Orange Pi Zero

Tyvärr fungerande inte tillverkarens egna rekommendationer, mina tester finns inom den citerade texten.



Debian_server_For_OrangePiZero

Jag valde att testa debian till en början. Packar upp filen till “orangepi2-mini2-debian-server-card-v0.9.1.img”

för att skriva filen till ett micro sd minne använder jag “Win32DiskImager”

http://linux-sunxi.org/Xunlong_Orange_Pi_Zero

Lösenorden för Debian är : user(root), password(orangepi)

http://www.orangepi.org/downloaded/download.html

Lyckades inte få kortet att komma igång alls med det som rekommenderas från leverantören just nu (2016-11-20). Lamporna på kortet förblev helt släckta och Ethernet porten reagerade inte på om kabeln var i eller inte.

Test två

Testar istället en image från följande länk http://image.armbian.com/betaimages/ och den fungerade riktigt bra!

Laddade in “Armbian_5.24.161119_Orangepizero_Ubuntu_xenial_3.4.113.img“, Jag använde mig av Windows applikationen “Win32DiskImager.exe” för att skriva imagen till ett micro SD kort utan problem.

När imagen var uppladdad till SD kortet kopplade jag in det i Orange PI:en och efter ca 3 minuter var den redo att styras via SSH. En bra status på om man fått till mjukvaran är den gröna led:en som enbart verkar tändas om operativsystemet startat ok. För att hitta dess ip behöver du kontrollera din DHCP server tyvärr.

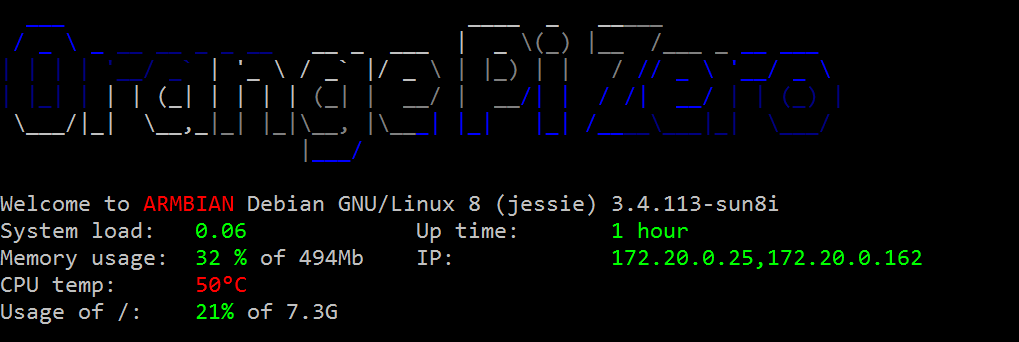

Efter en stund fick jag upp följande enhet via SSH (dns namnet blev default: OrangePiZero)  inloggningen är Root och lösenordet: 1234     (Detta byts vid första inloggning)

Orange Pi Zero Jessie

Konfigurera Wifi:

För att kunna köra den med wifi behöver man göra en manuell konfiguration som nedan.

För att konfigurera wifi använder jag kommandot “nmtui”, det öppnar guiden nedan.

  • nmtui

Välj “Edit a connection”

nmtui

Välj sedan “add”

nmtui1

Just nu verkar den bugga vissa uppstarter om inte nätverkskabeln inte är i vid uppstart. Dock inte konsekvent. Default verkar använder just den här imagen Googles DNS 8.8.8.8, vilket gör att interna adresser inte blir nåbara på namn default.



RX / TX pinnarna:

  • Längst till vänster (GND)
  • RX mitten      (grön kabel)
  • TX till höger (gul kabel)

rxtxpinout

Hårdvara

CPU H2 Quad-core Cortex-A7 H.265/HEVC 1080P.
GPU ·Mali400MP2 GPU @600MHz
·Supports OpenGL ES 2.0
Memory (SDRAM) 256MB/512MB DDR3 SDRAM(Share with GPU)(256MB version is Standard version)
Onboard Storage TF card (Max. 64GB)/ NOR Flash(2MB Default not posted)
Onboard Network 10/100M Ethernet RJ45 POE is default off.
Onboard WIFI XR819, IEEE 802.11 b/g/n
Audio Input MIC
Video Outputs Supports external board via 13pins
Power Source USB OTG can supply power
USB 2.0 Ports Only One USB 2.0 HOST, one USB 2.0 OTG
Buttons Power Button
Low-level peripherals

26 Pins Header, compatible with Raspberry Pi B+

13 Pins Header, with 2x USB, IR pin, AUDIO(MIC, AV)

LED Power led & Status led
Key POWER
Supported OS Android, Lubuntu, Debian, Raspbian
Interface definition
Product size 48 mm × 46mm
Weight 26g
Orange Pi™ is a trademark of the Shenzhen Xunlong Software CO., Limited



Installation Mosquitto, Node-Red, Home Assistant

Började fundera lite över hur mycket prestanda det finns i en Orange Pi Zero och vad man kan begära. Insåg när jag skrev jämförelsen med VeraSecure tidigare att den har en dual core 880Mhz processor, medan processorn i Orange Pi Zero är en Quad Core på över 1 Ghz!

Jag bestämde mig därför att testa allt förutom Grafana och InfluxDB, eftersom dessa två komponenter drar en hel del minne, Den största Orange Pi Zero har 512MB inbyggt minne, vilket är lite lite då kanske..

Guiderna som jag skrivet för RPI utgick jag från när jag installerade, gick det inte så skrev jag de kompletterande stegen nedan.

Inkludera Bluetooth Tracker i Home Assistant

Jag hade en 100:- Deltaco Bluetooth dongel liggandes som jag även bestämde mig för att inkludera. Jag installerade den genom att köra följande kommandon:

Gick installationen ovan vägen bör du se nått liknande:

Bluetooth med orange Pi Zero

Testa att scanna efter enheter med:

  • hcitool scan

hcitool scan söker efter bluetooth enheter

Nu började jag med att försöka få in detta i Home Assistant, dök dock på en hel del problem med att få igång det med “Bluetooth Tracker”, detta berodde tydligen på att jag saknade python-dev och python3-dev, har du följt guiden har du dessa redan klar 🙂

För att sedan lägga till så att Home Assistant visar bluetooth enheter fick jag lägga till följande rad i Yaml filen.

Nu kan Home Assistant på din Orange Pi Zero se vilka enheter som finns i närheten. Jag har tyvärr inte hunnit djupdyka allt för mycket med hur man lägger till och bestämmer vilka enheter som ska finnas.

I Home Assistant får jag nu status (mittersta ikonen) på min mobiltelefon! nu gäller det att koppla den mot nått vettiga scenarion.

Home Assistant - Bluetooth Tracker



Byte av WIFI antenn och moddning av chassi

För att förbättra räckvidden på min Version med 512Mb ram behövde jag borra i lådan, inget avancerat men jag tycker att räckvidden blev otroligt mycket bättre än med standard wifi antennen som ingår! Till den har jag även införskaffat ett expansionskort, detta ger bland annat två extra usb uttag.

Orange Pi Zero med expansionskort och wifi antenn

Orange Pi Zero 512Mb, expansionskort och chassi!

byter anten på Orange Pi Zero till en extern

Passade på att byta ut den inbyggda antennen till en annan lite större.

Extern wifi antenn på Orange Pi Zero

Fick slipa lite mellan två ventiler som används för luftkylning innan antennen kunde monteras som på bilden.

External wifi antenna on Orange Pi Zero with Chassi

Den färdiga “burken” blev inte stor alls och räckvidden med en Wifi extern antenn blev bättre.

Nu återstår att lägga på mer funktioner!

Källor:

  • http://www.orangepi.org/orangepizero/



// Ispep



Orange Pi Zero
Ge ett betyg på innehållet

10 kommentarer

  1. Intressant! Var kan man köpa den?

  2. Går det att köra den enbart på PoE (power over ethernet)?

    • Ispep

      2016-11-22 at 21:19

      Testade den nyss på min PoE switch, gav inte några tecken på att vilja drivas så tyvärr. Tror den kan agera PoE injektor, men tydligen på ett mycket trubbigt sätt..

      // Ispep

    • Man måste lösa in två 0-ohmsmotstånd för att det ska fungera. http://linux-sunxi.org/Xunlong_Orange_Pi_Zero#Passive_PoE

      • Ispep

        2017-01-14 at 23:01

        Intressant! Håller precis på att uppdatera den här guiden så det kanske är läge att testa det där med på en Orange Pi Zero!
        Frågan är om man bara vågar löda en brygga rakt över eller om man måste ha ett motstånd på 0 Ohm :/

        https://en.wikipedia.org/wiki/Zero-ohm_link
        This format allows it to be placed on the circuit board using the same automated equipment used to place other resistors, instead of requiring a separate machine to install a jumper or other wire

        // Ispep

  3. Läste din blogg och blev sugen på att skaffa en orange pi zero. Nu har jag fått den men jag lyckas inte starta den. Allt som händer är att grön och gul led på nätverksporten lyser fast. Samma sak oavsett om jag har sd kort i eller inte. Kan den vara trasig eller gör jag något fel? Nåt borde väl blinka? Har testat med olika adaptrar och kablar. Har du nån ide?

    • Ispep

      2017-02-19 at 18:25

      Hej, ursäkta att det tog lite tid med svaret.

      Låter som samma problem jag hade när jag använde deras original image, har du testat med den versionen av OS jag rekommenderar i guiden och ändå fått samma problem?

      // Ispep

      • Hej igen,
        Jag bytte SD kort och sen fungerade det! Kör armbian som jag hämtade från hemsidan.
        /Simon

        • Ispep

          2017-02-20 at 21:23

          Bra att de löste sig, tog du ett gammalt SD kort när du testade första gången?
          Kör själv med ett Samsung 8GB på en Orange Pi och mindre SD kort på 2GB på de andra Orange PI:erna

          Vet inte om det var tillfälligt eller nått annat som hände, men jag uppdaterade nyss kerneln på min Orange Pi och mitt LAN kort fick en ny Mac Adress.

          // Ispep
