WIFI temperatursensor till Vera och Thingspeak

Har nu byggt en WIFI temperatursensor som drivs av två AA batterier!

Komponentlista

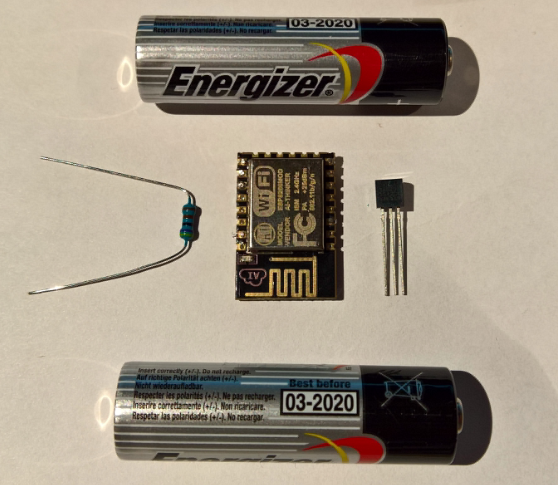

Detta är alla komponenterna som behövdes för att rapportera temperatur till Vera och Thingspeak med WIFI. Två 1.5V AA batterier, 4.7k Ohms resistor, ESP8266 12E och DS18B20. Kostnaden är under 50 kr!

ThingLoggen

All information om projektet finns här: Wifi temperatursensor vera

Vad är detta?

Allt detta är gjort med hjälp av ESP8266-12E (mikroprocessor) och en DS18B20 (temperatursensor) . ESP8266 är programmerad med hjälp av Arduino ISE. All kod jag skrivit finns på github om du själv vill bygga en temperatursensor.

Bygget drar ca 10uA i vila, vilket gör att två AA 1.5 batterier räcker länge. Den 10:e startade jag en ESP8266-12E med en DHT11 temperatursensor, den har rapporterat in data totalt 15960 ggr över WIFI, en fördröjning på minst 4 sekunder / skickning är satt, den snurrar fortfarande (2016-01-13)!

Allt som behövs för att logga till Thingspeak nu är ett trådlöst nätverk och ett konto på Thingspeak. Vilket gör det mycket enkelt att komma igång med hemautomation och loggning av temperatur,  exempelvis i sommarstugor och hemma.

Jag har gjort det mycket enkelt att få temperatursensorn att direkt rapportera till en Vera. Genom att aktivera en funktionen i ESP8266 koden rapporterar sensorn till Vera varje gång den vaknar.

Esp8266-NR3-Vera

Detta är resultatet i Vera



För tillfället saknade jag batterihållare och en vettig låda att montera detta i… Det löste sig med lite eltejp och krympslang tills jag får lådorna.

Esp8266-Nr2-Conf1

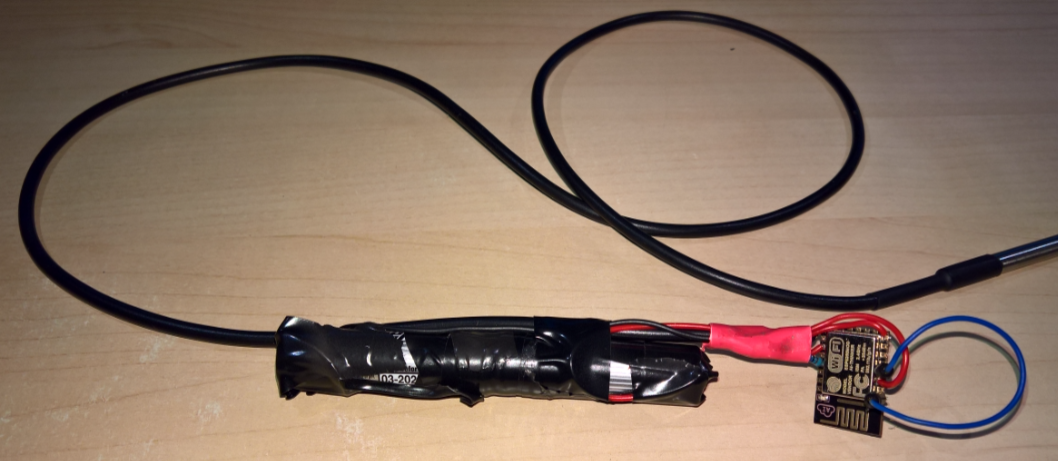

Detta sensorn jag kallar för ESP8266-NR3 på projektsidan.

Vill du ha en mer detaljerad guide för att kunna bygga sensorn själv?

View Results

Loading ... Loading ...

All information om projektet finns här: wifi temperatursensor vera

// Ispep

WIFI temperatursensor till Vera och Thingspeak
Ge ett betyg på innehållet

5 kommentarer

  1. Kul bygge 🙂

    Jag har också experimenterat lite med esp8266. På github sidan här finns loggar över hur länge några olika batteri alternativ klarade sig. https://github.com/frolswe/esp-battery-logger

    Mvh
    /Fredrik

  2. Ispep

    2016-01-15 at 22:05

    Många ville ha mer information om hur man bygger en egen sensor. Har därför börjat med en sida för enbart hur ESP8266 12E kopplas och hur Arduino ISE ska konfigureras:
    https://www.automatiserar.se/esp8266-12e-ladda-upp-kod/
    skriv gärna om du ser nått fel eller vill ha mer steg i guiden!

    Som sagt bra graf på batteritid! Har de som nästa del i projektet nu att få till ett sätt att mäta batterispänningen.

    // Ispep

  3. Hej!
    Har du tips på var man handlar ESP8266 12E och DS18B20 till rätt pris och kvalitet?

    • Ispep

      2016-01-20 at 22:24

      Hej
      Tyvärr dåligt med företag som kommit igång att ta hem ESP8266 12E i Sverige tyvärr 🙁

      Kjell har en variant av ESP8266 12E, dom kallar den där NodeMCU om man vill ha nått direkt, DS18B20 finns både på M.nu och på Kjell.com.

      Annars är det Ebay som gäller om det är pris och ett större antal du är ute efter.

      // Ispep
